Vedação Mecânica de Fechamento em Linha 96F

Modelo: LPSC-F05

O fechamento óptico em linha é amplamente utilizado em redes de fibra óptica como um dispositivo para fornecer um local seguro para junção de fibra óptica e gerenciamento de cabo óptico, também chamado de fechamento óptico horizontal como a direção de entrada e saída do cabo de fibra óptica , o mecanismo de vedação do fechamento óptico em linha tem 2 métodos principais, o método tradicional de aperto por parafuso, que é confiável e duradouro, à prova d'água e o novo método de grampo de fivela para simplificar o processo de instalação.

Para a maioria dos casos, o fechamento óptico em linha é uma solução ideal para implantação aérea, pois o design em linha reta das portas de cabo de entrada/saída é a mesma direção dos cabos de fibra óptica, o que resulta em uma combinação perfeita entre o cabo de fibra óptica e o fechamento óptico em linha em ambiente aéreo , tal design é adequado para o ambiente de montagem na parede.

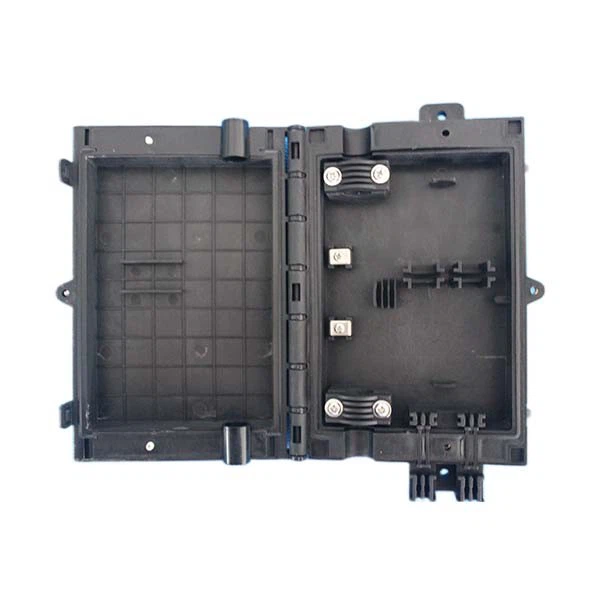

O modelo de fechamento óptico em linha LPSC-F05 é uma nova versão de design para aplicação FTTx, este fechamento óptico é composto por cabo de fibra óptica temperado e gerenciamento de cabo drop, os dois lados horizontais deste fechamento óptico tem 1 porta de cabo em cada lado e permite 1 pedaço de cabo de fibra óptica de até 16 mm de diâmetro para ser instalado e para processo de emenda, este fechamento óptico em linha é capaz de 4 pedaços de emenda de fusão de fibra óptica e suporte para instalar 4 peças de adaptador óptico SC simplex para conexão de cabo drop, este fechamento em linha é design típico, fácil instalação para ramificar a fibra óptica no ponto de acesso.

Preparação da Pré-operação

1. Verifique o tipo de caixa terminal, item do cabo e todos os componentes antes da instalação
2. Mantenha todos os componentes secos e limpos para a instalação.
3. Mantenha o ambiente de trabalho limpo (seco e sem poeira) e plano para instalação.
4. Instrumentos e ferramentas padrão devem ser usados ​​durante a instalação.

Funcionamento do Cabo Óptico

1. Comprimento do revestimento do cabo óptico de decapagem de 1,2 metros e cabo não cortado 0,5 metros ou 1,5 metros.
2. Aparar o CSM (núcleo reforçado) para comprimento de 5 cm

Processo de instalação

1. Desaparafusar os parafusos com chave de fenda para abrir o fecho e retirar o ilhó.
2. Solte os parafusos da braçadeira do cabo. Insira o cabo e aperte o parafuso.
3. Solte os parafusos do fixador do CSM, fixe o CSM.

4. Instale o conjunto de enrolamento da bandeja de emenda e enrole a fibra restante na base. Em seguida, coloque duas mangas de proteção.

5. Mova a fibra e a entrada para a luva de proteção para emenda. Coloque também dois adaptadores e tranças

   a base.

6. Enrole o pigtail na base e na entrada da luva de proteção para emendar com a fibra. Retire a inserção em branco do rabo de cavalo e instale o produto de saída do cabo drop no outro lado do adaptador.

7. Use a mesma maneira para inserir o cabo no outro lado também. Fixe o CSM, enrole a fibra restante na base, descasque a fibra e insira na luva de proteção.

8. Enrole o pigtail na base e na entrada da luva de proteção para emendar com a fibra. Retire a inserção em branco do rabo de cavalo e instale o produto de saída do cabo drop no outro lado do adaptador.

9.

   Fixe a fibra com o atilho de nylon na base, feche a tampa e aparafuse bem. Instalação completa.

Por palete ou caixa única

OEM/projeto de etiqueta privada
